Формные гильзы и адаптеры
Гильзы Rossini
Формные гильзы Rossini, изготовленные из стекловолокна и полиуретана, применяются в печатных машинах, оснащённых цилиндрами (мандрель), передающими воздух при помощи размещённых в них воздушных каналов от устройства подачи воздуха на поверхность цилиндра.
Целью создания данной системы было облегчение замены формных элементов при переходе с тиража на тираж и сокращение расходов в связи с экономией времени и средств.
Все цилиндры классифицируются в соответствии с единой системой Stork по значениям внешних диаметров.
Каждому типу соответствует строго определённое значение внешнего диаметра воздушного цилиндра.
Пример: тип 240 — 70,144 мм. Это означает, что гильза будет иметь внутренний диаметр — 70,144 мм.
Для правильного позиционирования гильзы на мандрели они оснащены торцевыми выемками (Slot).
Выемки могут быть выполнены из плотного полиуретана или металла, просто вырезаны в корпусе гильзы, в зависимости от толщины её стенки, или интегрированы в торцевое полиуретановое кольцо.
Размер выемок зависит от того, какой регистрирующий стержень имеет мандрель.
Напротив выемки обычно делается 1 осевая монтажная линия. Эта линия служит для оптической поддержки при закреплении клише. Со стороны печатника на торце наносится ещё одна линия, которая помогает ориентироваться с местом расположения выемки при монтаже гильзы на мандрель.
Длина гильзы соответствовует длине воздушного цилиндра.
Гильзы Rossini поставляются как в электропроводном исполнении, так в стандартном неэлектропроводном.
Электропроводные гильзы рекомендуются для работы со спиртосодержащими красками.
Программа поставок

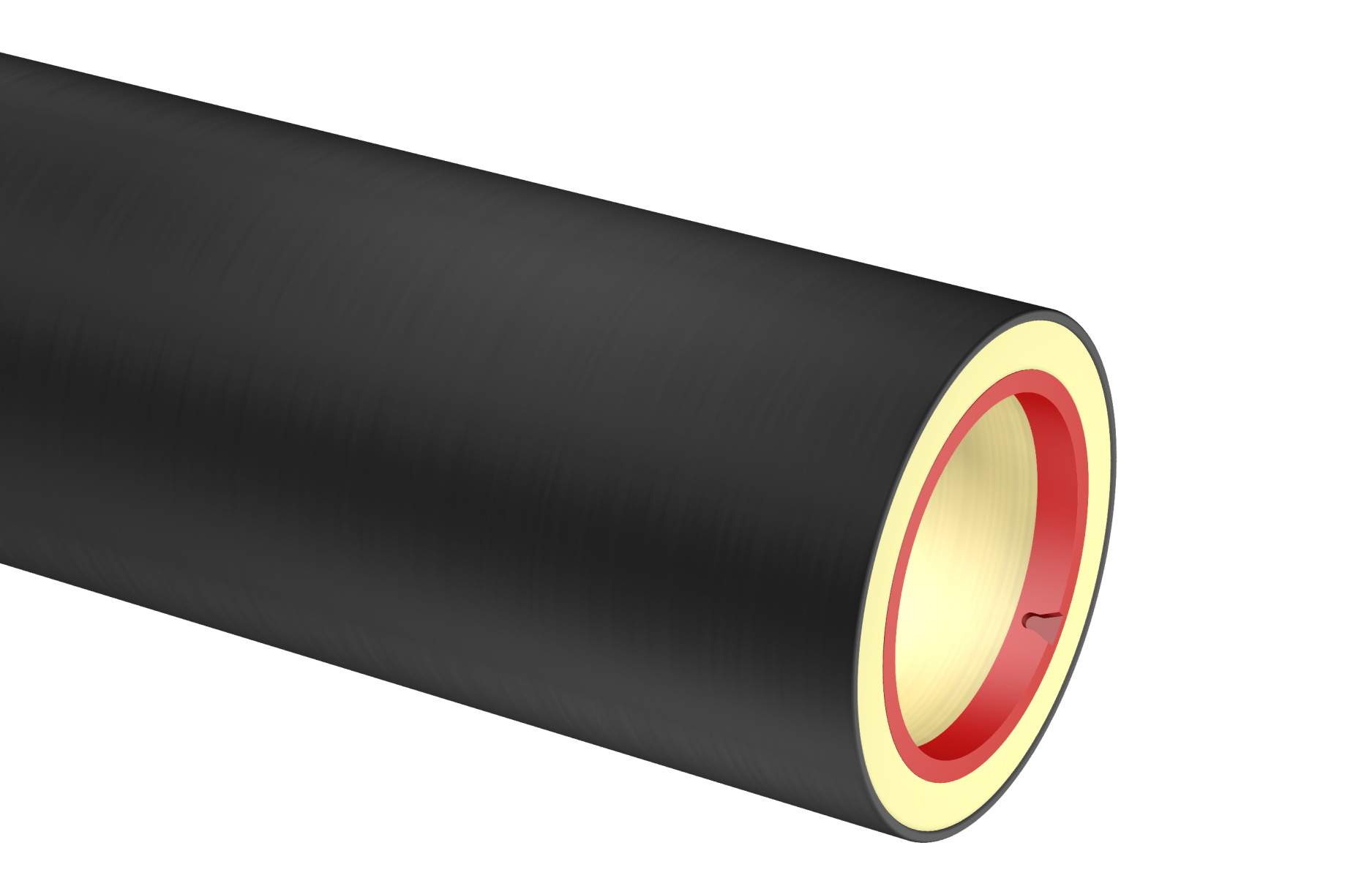

Stracoat Light
Жёсткие электропроводные гильзы для традиционного монтажа фотополимерных форм с помощью двусторонних липких лент. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Toп-продукт для широкоформатных флексографских печатных машин.
Высочайшая стабильность размеров и геометрической формы в сочетании с лёгким весом достигаются за счёт сверхплотного гидрофобного промежуточного полиуретанового слоя Everstat – PU, покрытого дополнительным слоем стекловолокна. От толщины стенки 7,5 мм поставляются с интегрированным полиуретановым торцевым кольцом G-Ring.
Твёрдость поверхностного слоя полиуретана 75° Shore D. Поверхность устойчива к порезам и действиям растворителей. Tолщина стенки: 1,9 — 70,0 мм.

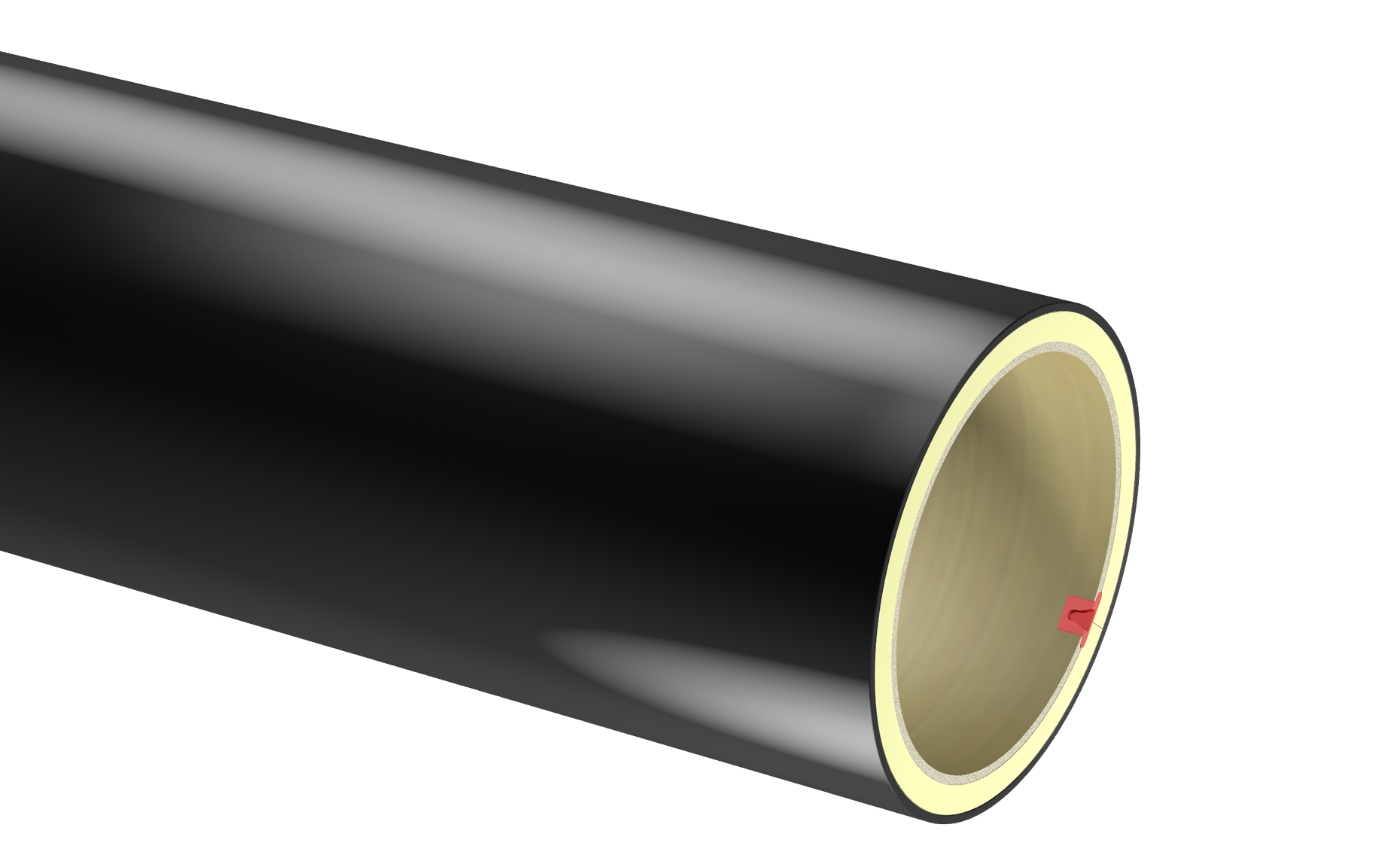

Everstat Light
Жёсткие электропроводные гильзы для традиционного монтажа фотополимерных форм с помощью двусторонних липких лент. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Основной выбор для производителей печатных машин и самый продаваемый продукт Rossini!
Лёгкие гильзы, сохраняющие длительное время стабильность размеров и геометрической формы за счёт сверхплотного гидрофобного промежуточного полиуретанового слоя Everstat — PU.
Твёрдость поверхностного слоя полиуретана 75° Shore D. Поверхность устойчива к порезам и действиям растворителей. Tолщина стенки: 1,9 — 70,0 мм.
От толщины стенки 7,5 мм в качестве дополнительной опции возможна поставка с полиуретановым торцевым кольцом G-Ring.

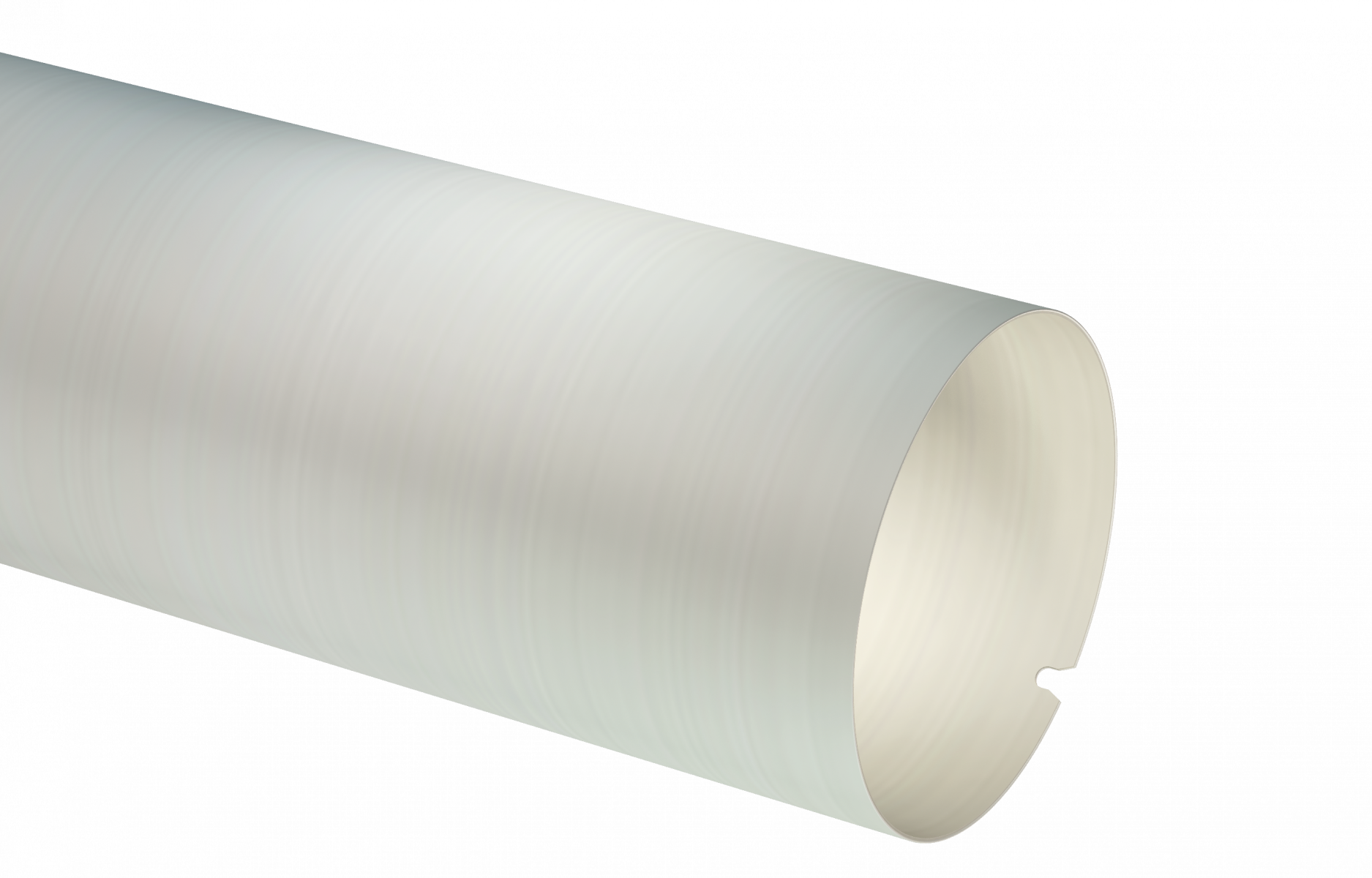

Thin A
Жёсткие тонкостенные гильзы для традиционного монтажа фотополимерных форм с помощью двухсторонних липких лент. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Твёрдость поверхностного слоя полиуретана 90° Shore D. Поверхность устойчива к порезам и действиям растворителей. Tолщина стенки: 0,7— 1,9мм.

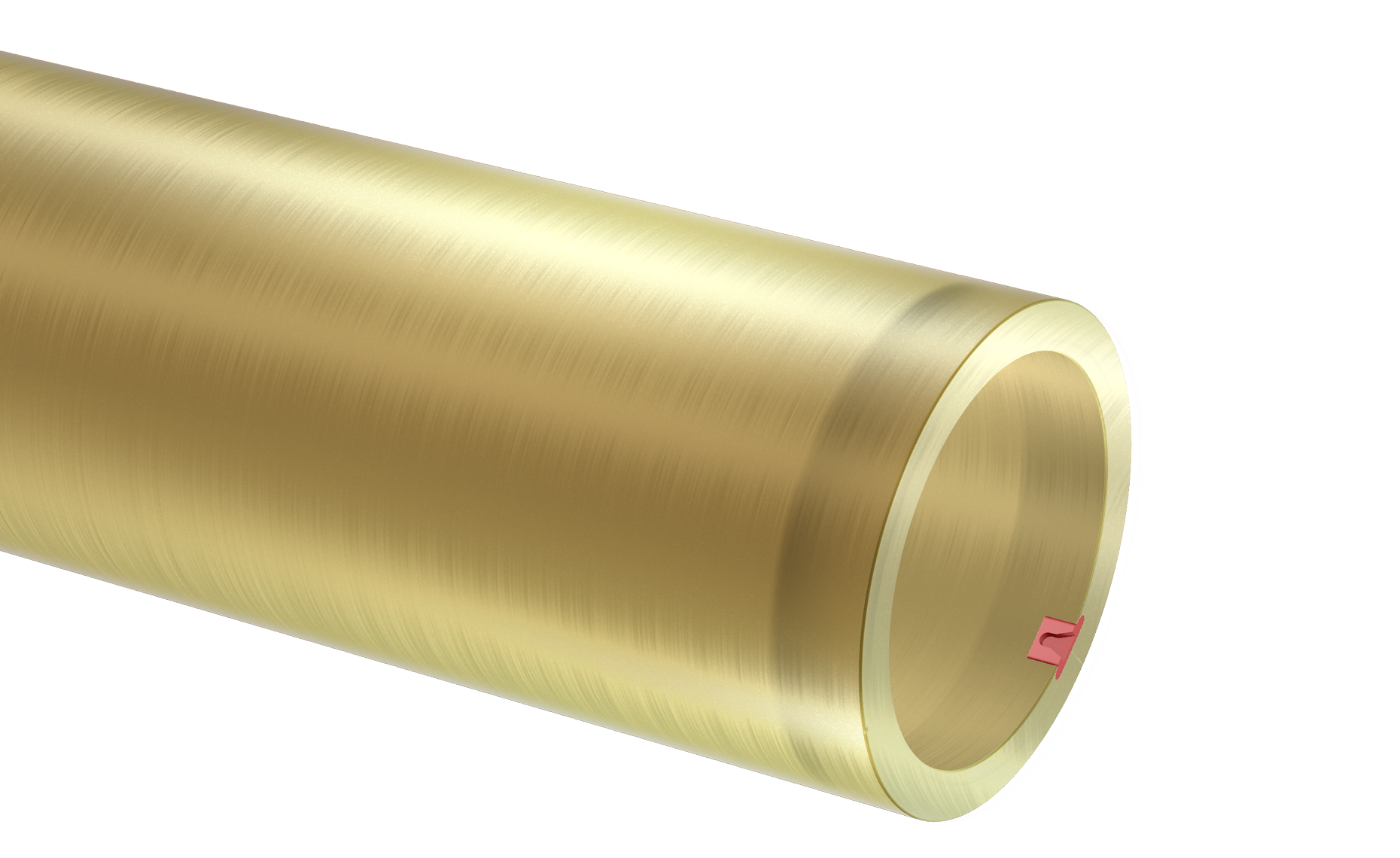

Evergalass Light
Жёсткие гильзы для традиционного монтажа фотополимерных форм с помощью двусторонних липких лент. Диаметр до 700 мм. Длина — 350-2850 мм.
Твёрдость поверхностного слоя из стекловолокна 80° Shore D. Поверхность устойчива к порезам и действиям растворителей. Tолщина стенки: 1,9 — 70,0 мм.
Поверхностный слой и торцевые зоны из стекловолокна позволяют длительное время сохранять геометрическую форму.
Это Топ-продукт для применения в узкорулонных флексографских печатных машинах.

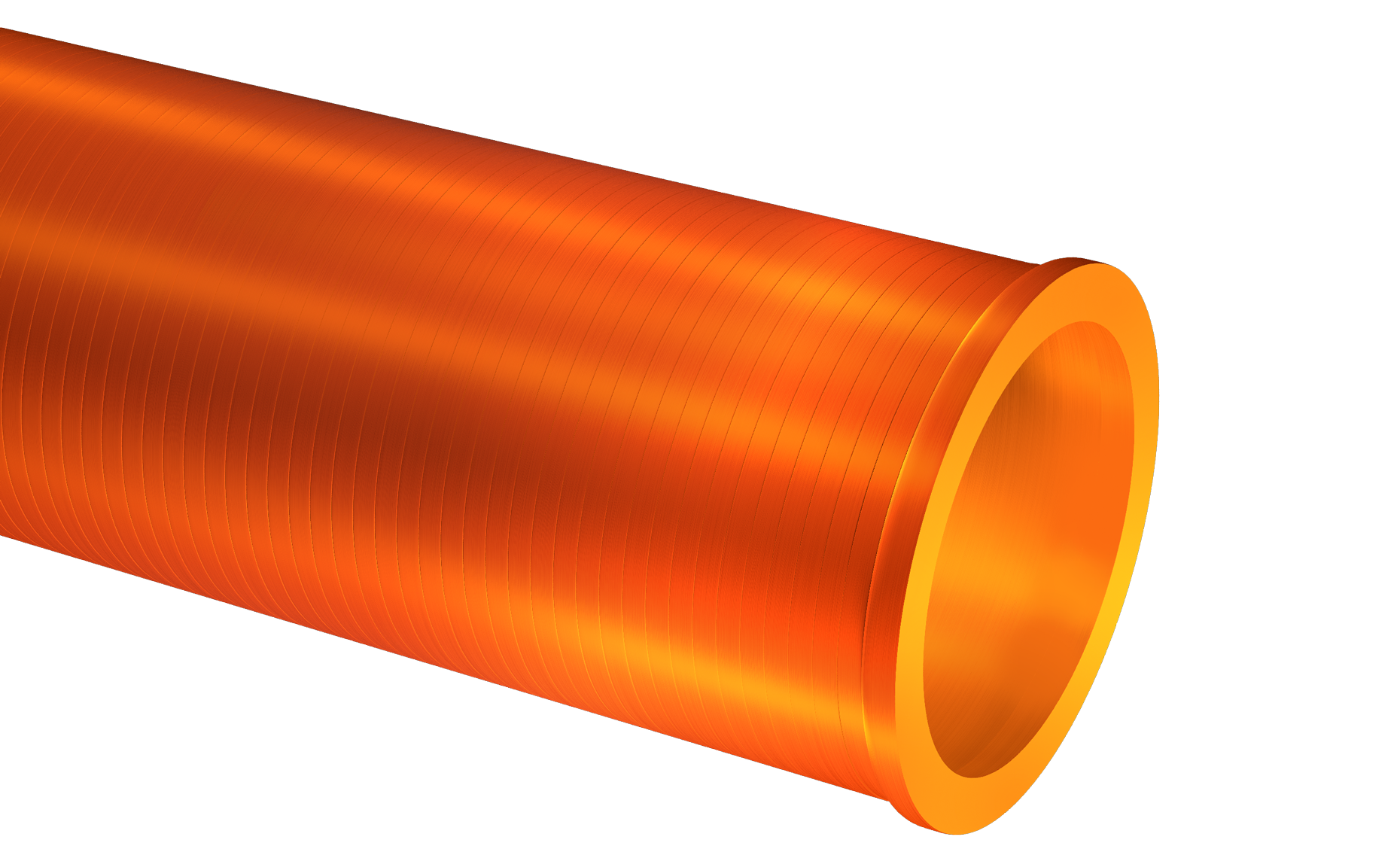

Anilox Cover
Защитные чехлы для анилоксов из эластичного полиуретана твёрдостью 86°-90° Shore A
Особая, слегка коническая, форма (ноу-хау Rossini) способствует надёжному креплению чехлов на анилоксах и позволяет держать их защищёнными в процессе хранения, перемещений внутри типографии и транспортировки.
Photoflex Stat
Гильзы с электропроводящим внутренним слоем из стекловолокна покрытым специальным электропроводящим полимером устойчивым против действия этилацетата, алкоголя и других растворителей (Photoflex Stat эластомер). Диаметр до 700 мм. Длина — 350-2850 мм.
Рекомендованы для прямого лазерного гравирования. Могут быть использованы в качестве печатных форм для бесшовных мотивов, для нанесения плашек и лакирования.
Твёрдость 60 — 85° Shore А. Tолщина стенки: 5,0 — 35,0 мм.
Формные гильзы и адаптеры
Адаптеры Rossini
Гильзы Rossini Adapter изготовляемые из стекловолокна, полиуретана и карбоновых волокон, служат переходниками для закрепления на них формных гильз большего рапорта. Их назначение уменьшить вес и стоимость гильзы. В теле адаптера имеются отверстия и каналы, через которые поступает воздух и, таким образом, можно поверх адаптера закреплять формные гильзы. Т.е. адаптер играет роль воздушного цилиндра и дает возможность уменьшить толщины стенок последующих гильз, экономя затраты заказчика и облегчая труд печатника.
Поставляется с толщиной стенки от 5,0 мм до 70,00 мм. Используются в комбинaции со всеми типами гильз.
Rossini Adapter имеют прочную полиуретановую поверхность с твёрдостью 75° Shore D или поверхность из углеродистого волокна с твёрдостью до 90° Shore D. Адаптеры оснащаются специальными торцевами замками (Bajonett) , выемками (Slot) и регистрирующим стержнем определённого диаметра, который должен соответствовать размеру выемки, одеваемой на адаптер формной гильзы. Поставляются, как в электропроводном исполнении, так и в стандартном неэлектропроводном. Адаптеры в электропроводном исполнении рекомендуются для работы со спиртосодержащими красками в комплекте с электропроводными гильзами.
Для производства высококачественных адаптеров компания Rossini построила в Испании отдельный завод, которой профилирован только на производство адаптеров всех видов.
Программа поставок

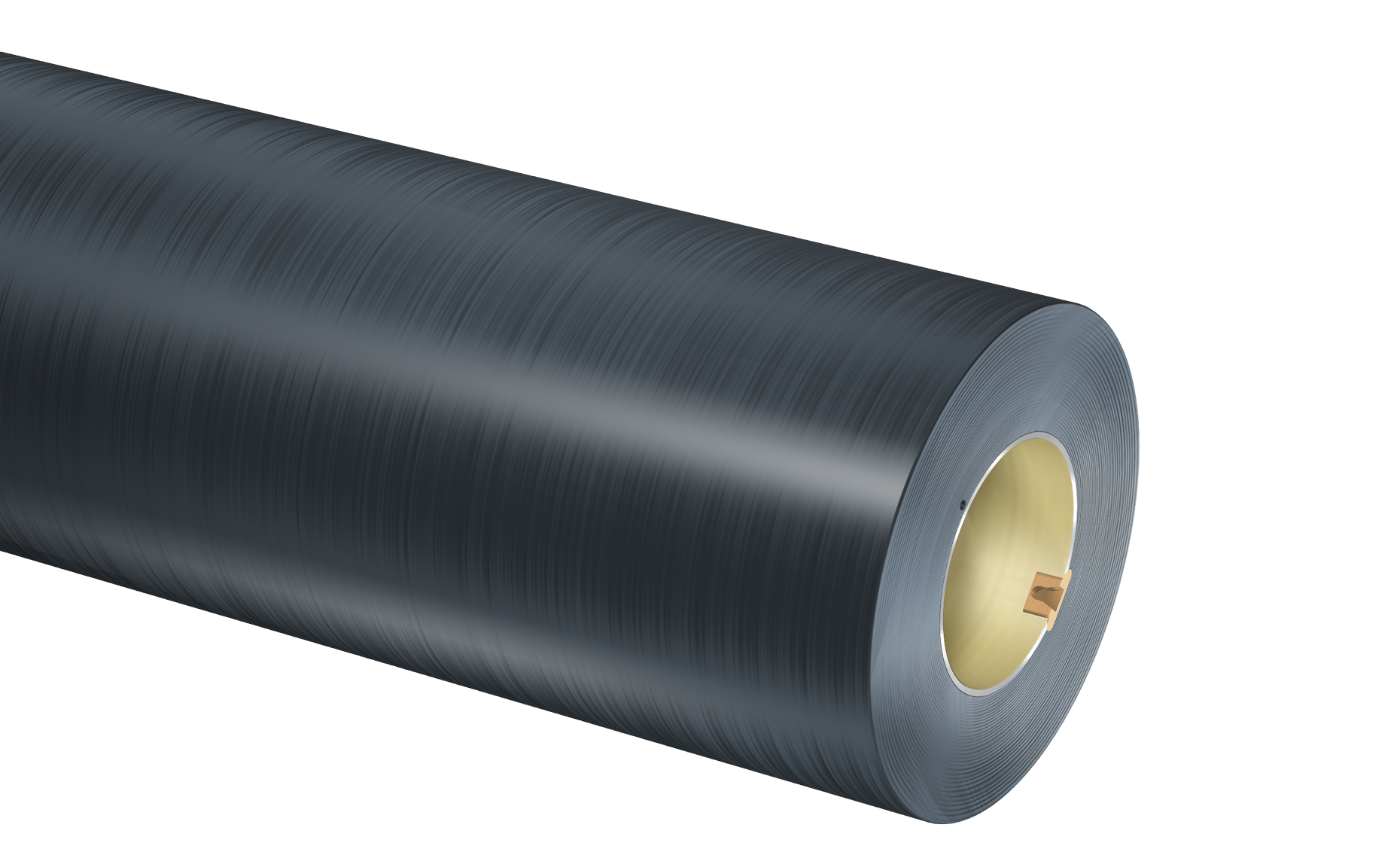

Carrier
Адаптер с пневматическим креплением для монтажа формных гильз. Поверхность из углеродистых волокон (CFK) значительно увеличивает срок службы адаптера. Патент Rossini с 1995 г.
Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Поставляется как с собственной системой подачи воздуха Side Air, так и с системой подачи воздуха от мандрели Flow-Through.
Рекомендуется для стандартных тиражей со скоростью печати до 350 м/мин и для монтажных станков. Поставляется в электропроводной версии и без электропроводимости.
Твёрдость поверхностного слоя 90° Shore D. Поверхность устойчива к порезам и действиям растворителей. Tолщина стенки: 11,0 — 70,0 мм.

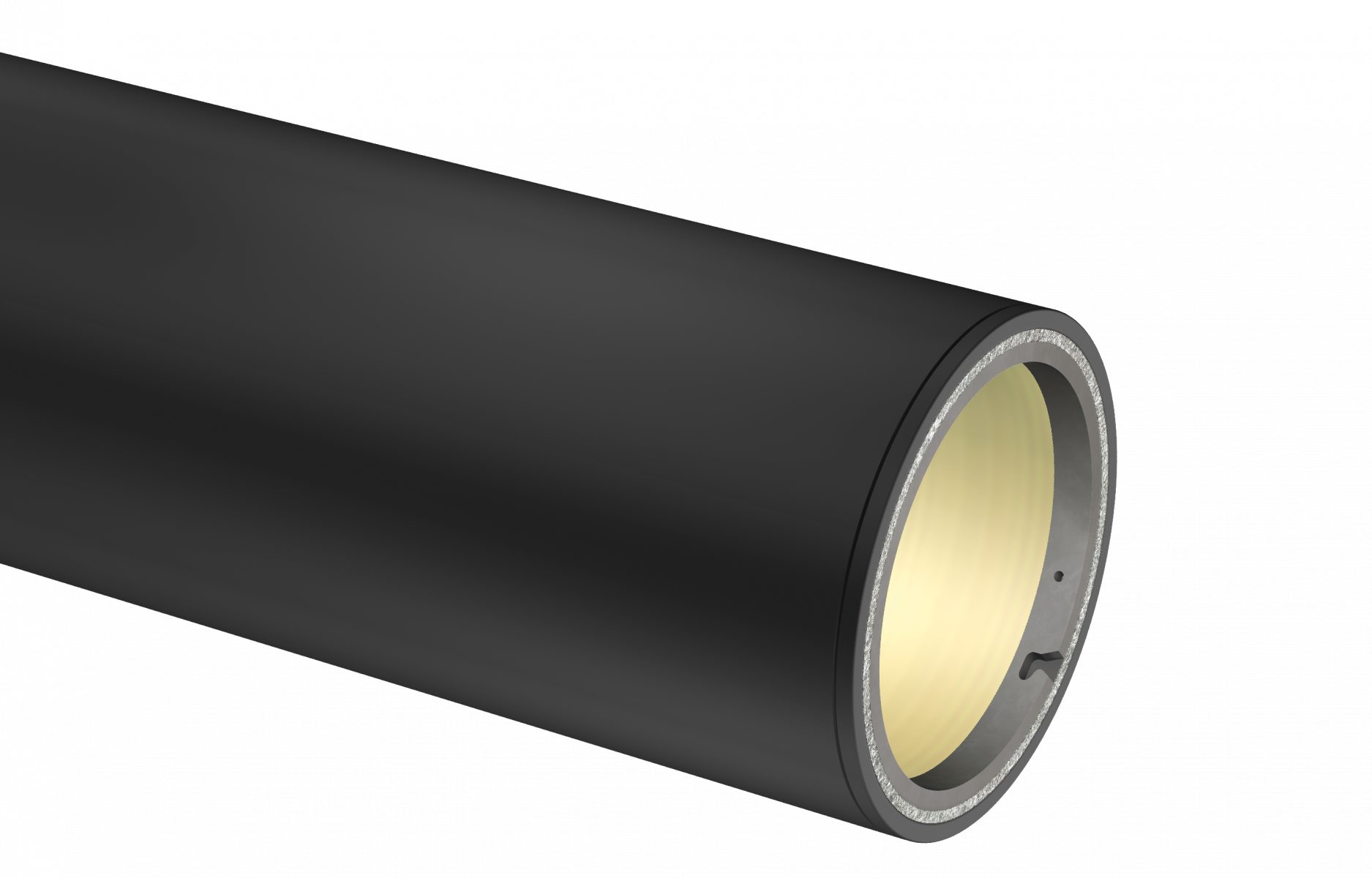

Cushion Bridge
Адаптер из карбоновых волокон с пневматическим креплением с 2-х слойной компрессионной поверхностью. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Служит для монтажа тонких бесшовных фотополимерных гильз и позволяет осуществлять качественную печать высокого разрешения на больших скоростях.
Поставляется как с собственной системой подачи воздуха Side Air, так и с системой подачи воздуха от мандрели Flow-Through.
Твёрдость поверхностного слоя 63° Shore A. Tолщина стенки: 5,0 — 65,0 мм.
Carbo Bridge
В течение 15 лет – лидер мирового рынка флексографской печати. «Вest seller» среди адаптеров Rossini.
Адаптер с пневматическим креплением, разработанный специально для высокоскоростной печати «бьющих» дизайнов. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Представляет собой трубу из высокомодульных карбоновых волокон HM-CFK с базисом из стекловолокна, с торцевыми алюминиевыми кольцами и защитным торцевым кольцом из высоколегированной стали с интегрированной выемкой.
Рекомендуется для высокоскоростной печати (до 600 м/мин) для гашения колебаний и вибраций на сложных «бьющих» дизайнах.
Поставляется как с собственной системой подачи воздуха Side Air, так и с системой подачи воздуха от мандрели Flow-Through. Всегда в антистатическом исполнении.
Твёрдость поверхностного слоя 75° Shore D. Tолщина стенки: 7,5 — 70,0 мм.

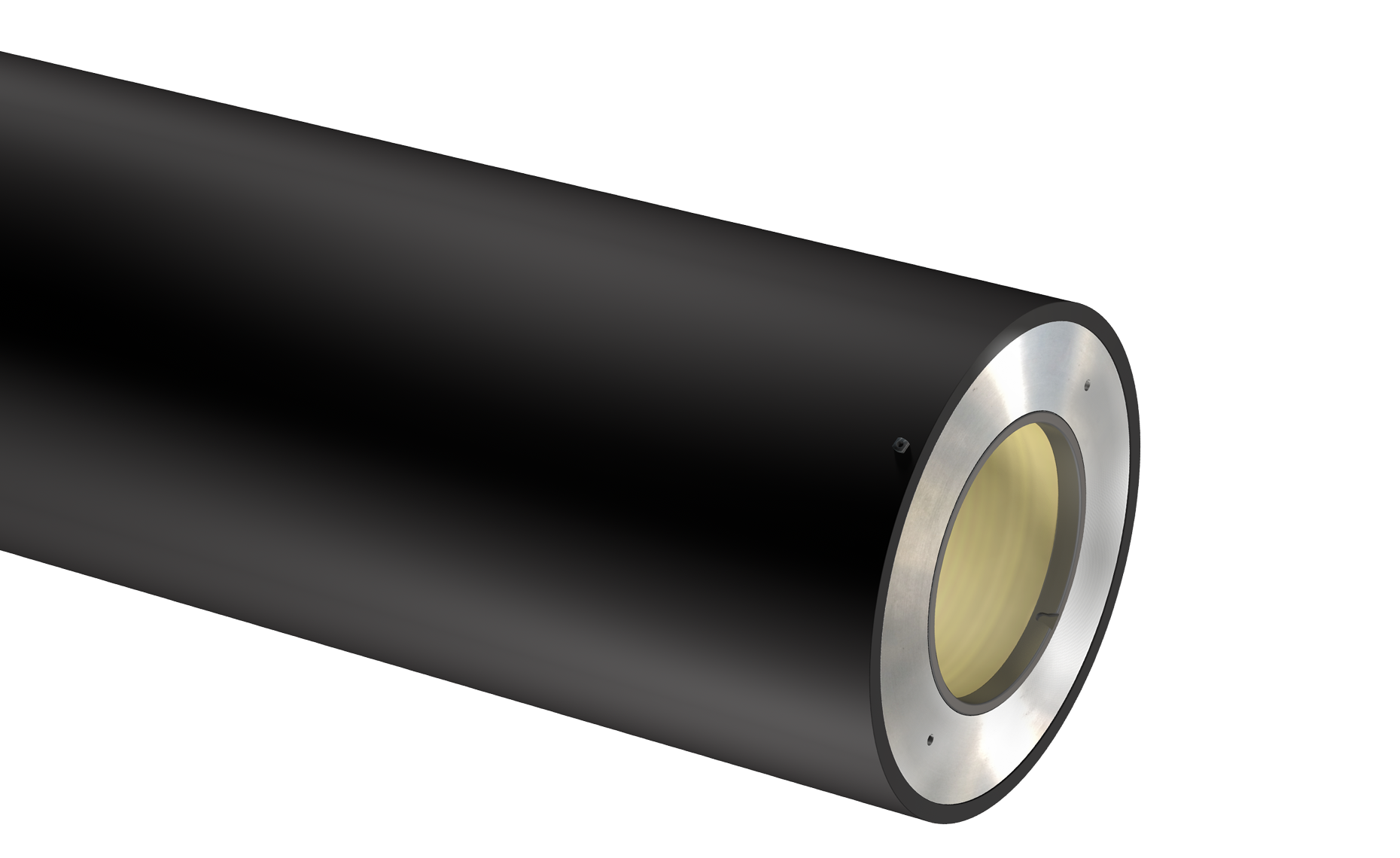

Fast Bridge
Адаптер с пневматическим креплением, разработанный специально для высокоскоростной печати «бьющих» дизайнов. Макс. диаметр — 700 мм. Длина — 350-2850 мм.
Представляет собой трубу из ультра-высокомодульных карбоновых волокон UHM-CFK с базисом из стекловолокна, с торцевыми алюминиевыми кольцами и защитным торцевым кольцом из высоколегированной стали с интегрированной выемкой.
Особый материал в сочетании со специальной конструкцией позволяют типографиям уменьшать биение на сложных заказах, повышать качество конечной продукции и, за счёт увеличения скорости печати, повышать продуктивность работы печатных машин.
Fast Bridge – показал очень хорошие результаты при тестировании на скорости печати 800 м/мин. Применение этого адаптера позволяет до 30% увеличить скорость печати сложных дизайнов.
Данный адаптер по своим свойствам сравним с адаптерами с гидравлическим креплением и с 2019 г является самым высококачественным пневматическим адаптером на мировом рынке флексографской печати.
Поставляется как с собственной системой подачи воздуха Side Air, так и с системой подачи воздуха от мандрели Flow-Through. Всегда в антистатическом исполнении.
Твёрдость поверхностного слоя 75° Shore D. Tолщина стенки: 7,5 — 70,0 мм.
